Что такое диафрагма жесткости?

Диафрагма (или ядро) жесткости — один из основных элементов зданий и сооружений, обеспечивающий их безопасную эксплуатацию.

Основной задачей диафрагмы жесткости является восприятие горизонтальных нагрузок, таких как ветровые, сейсмические и нагрузки от действующего оборудования в здании.

Нагрузка, передаётся на диафрагму от наружных стен через «диск» перекрытий. Как правило ядра жесткости высотных зданий устанавливаются на массивный монолитный плитный фундамент.

В подавляющем большинстве случаев диафрагмой жесткости в здании являются такие элементы как лестничная клетка, лифтовая шахта или отдельные участки стен. В некоторых случаях для обеспечения жесткости устанавливаются портальные связи из стальных конструкций или железобетонные диафрагмы.

Следует отметить, что при проектировании каркасных (в особенности монолитных) зданий, колонны или наружные стены в отдельных случаях рассчитываются только на восприятие вертикальных нагрузок. Делается исходя из предпосылок о передаче вертикальных нагрузок на диафрагму через перекрытия.

Таким образом, можно сделать вывод о том, что диафрагма жесткости является своеобразным позвоночником здания. На диафрагму, «нанизаны» этажи, без неё, здания бы падали от малейших порывов ветра.

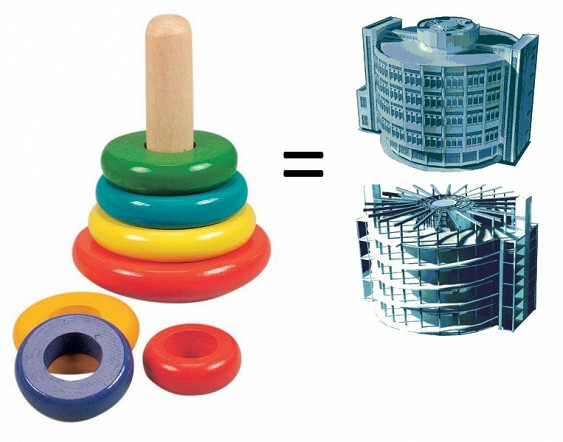

Очень хорошим примером работы диафрагмы жесткости является стержень в детской игрушке «приамидка».

Что такое диафрагма жесткости?

Этажи зданий, подобно кольцам в этой игрушке надеты на центральный стержень, сместить каждый из этих «этажей» невозможно без смещения всей конструкции.
